VisualODX——ODX数据自动转换工具

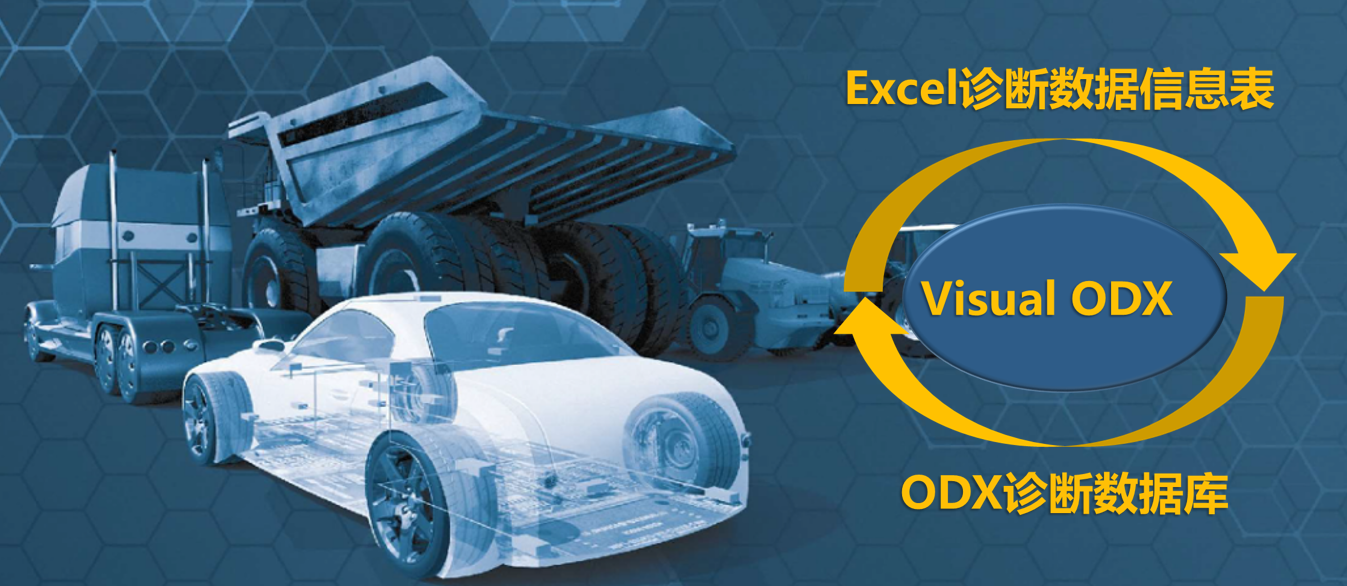

在创建ODX数据库的过程中，我们需要录入大量的数据以及应对多种数据格式。这不仅费时费力，而且还需很高的人力成本，且其错误率也非常高，从而导致了开发速度缓慢、效率低下。基于多年的汽车行业诊断经验，我们开发了VisualODX——ODX数据自动转换工具。其利用标准的Excel诊断调查表来描述ECU的诊断规范，且通过该软件可将Excel文件自动转化为ODX/PDX/CDD数据文件。VisualODX软件操作简单方便，一键式转化，功能强大，大大减少了人力投入，同时高效快捷，从而加快开发进度。
一
ODX/PDX概述
ODX（Open Diagnostic data eXchange）文件是一种开放式的标准化诊断数据格式，用于整车生命周期中诊断数据的交换。PDX为所有ODX文件的压缩文件格式。ODX是由ASAM所制定的，用来描述诊断规范的数据格式（MCD-2 D/ISO 22901-1）。目前，ODX诊断标准已在各大OEM中全面施展开来。
二
ODX生成流程
• 基于客户企业规范定制企业ODX模板，模板内包含odx-c/odx-cs/部分odx-d等文件；
• 客户根据标准的Excel诊断调查表来进行企业诊断信息的表格填写；
• 通过VisualODX加载ODX模板与Excel诊断调查表，可生成标准的ODX/PDX数据库（后期的开发、测试、生产和售后环节均可使用）。
（ECU配置）
（整车拓扑确认）
（Template模板导入）
（Excel导入）
三
应用场景
• OEM诊断功能开发调试阶段，ODX/PDX数据库搭建与测试；
• 生产部门整车ODX数据库创建；
• 售后部门创建ODX数据库，结合诊断仪进行售后检查；
• ECU供应商诊断功能开发与测试。
四
产品优势
• 标准版Excel填写模板，方便客户快速实现整车Excel问卷调查表的创建；
• 智能检查配置完整性，实时显示check状态；
• 创新性的项目配置界面，便于项目工程管理；
• 一键转换，自动生成ODX/PDX/CDD文档，简洁高效；
• 支持单个或多个ECU的Excel表格导入，且表格数量无限制；
• 遵循ASAM标准的ODX模板、Excel模板两者相结合的双重检查，有效保证生成数据的完整性与准确性。
