基于ISO13209（OTX）实现EOL下线序列
OTX是什么?
OTX，全称Open Test Sequence Exchange Format：开放式测试序列交换格式，国际标准：ISO13209，是专为汽车行业制定的序列开发标准。在车辆诊断、自动化标定、ECU测试等领域有广泛应用。OTX不仅仅能开发诊断序列，它就是类似于C语言的一门编程语言，只不过针对汽车行业做了优化，更方便诊断工程师使用！
其中：
ISO13209-Part1，综述；
ISO13209-Part2，核心元素，定义赋值、变量、数学指令、循环、分支等；
ISO13209-Part3，标准扩展，定义诊断、刷写、HMI对话框、i18n多语言等；
ISO13209-Part4、Part5，接口定义。
为什么选择OTX？
众所周知，测试序列是整车诊断生命周期中重要一环，而且，测试序列不仅需要考虑单一使用渠道，还得兼顾多语言功能，兼容多应用场景，适配多目标系统工具（测试台架、产线系统，售后诊断工具等）。
在OTX出现之前，我们是通过不同格式文本语言，进行测试序列描述，后续根据不同目标系统，进行编辑处理，最后执行。
在ODX与MVCI架构定义并广泛应用后，我们发现，通过将诊断数据标准化，大大减少了工具开发，车型迭代开发，从而节省大量的经济成本、人力成本，并且保证数据同源。

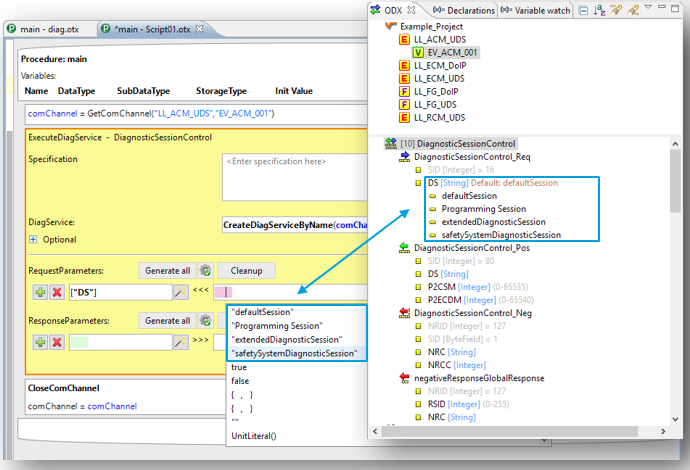

OTX支持ODX调用，实现车辆诊断序列。
OTX定义区分
如何通过OTX实现EOL下线序列？
我们是通过专业的OTX编辑工具——OTX Studio，进行测试序列编辑。OTX Studio属于DTS工具集中一环，支持ISO13209中相关函数定义，且支持与ODX诊断数据库进行数据交互。进而实现诊断与测试流程的对接过程。
通过OTX Studio，可以实现EOL下线序列创建。EOL中，存在大量的下线序列，少则几十个，多则上百个，视当前车型实际开发需求决定。
但是通用的钥匙匹配，防盗学习，角度传感器标定等等，是不可或缺的。我们以钥匙匹配在OTX Studio中实际定义举例。

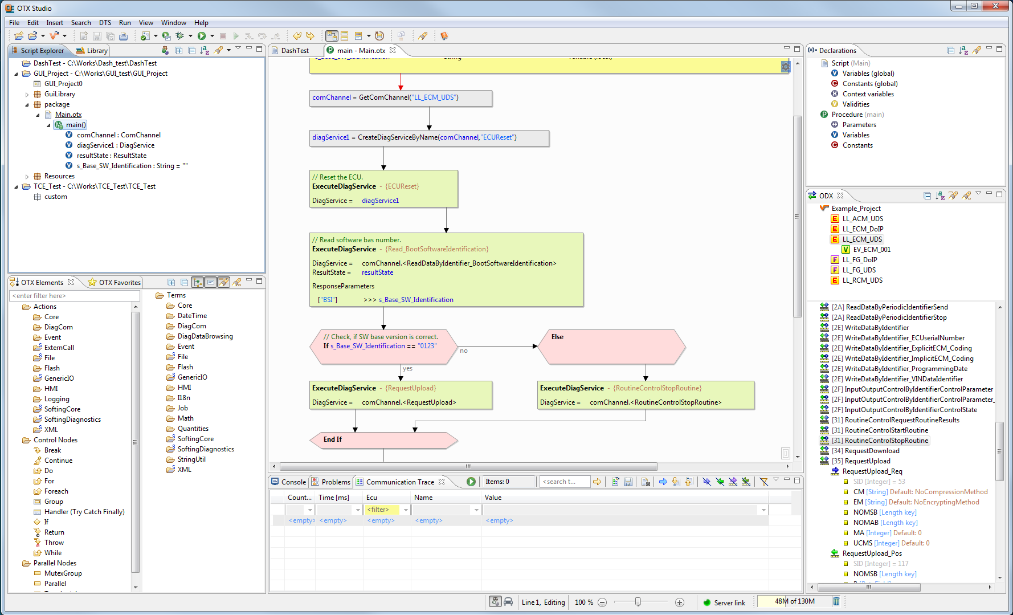

如下为钥匙学习，Visio定义与OTX Studio中定义比较：
通过对比可以看出，OTX Studio属于图形化编程语言，流程处理倾向于可视化、简单化。
诊断数据库定义，以及相关调用函数，均可直接通过拖动形式，在编辑窗口进行添加。更加适合于诊断开发工程师使用。
通过OTX Studio编辑的测试序列，可以直接在软件内连接硬件和实车进行测试。测试验证通过，可以下放至测试及生产、售后部门支持ODX/OTX相关工具，即可直接使用。如，DTS Monaco；FDX；TDX；第三方工具等。
